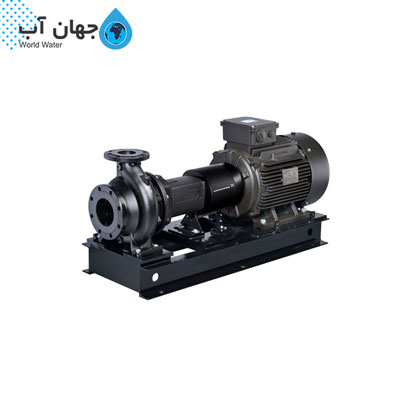

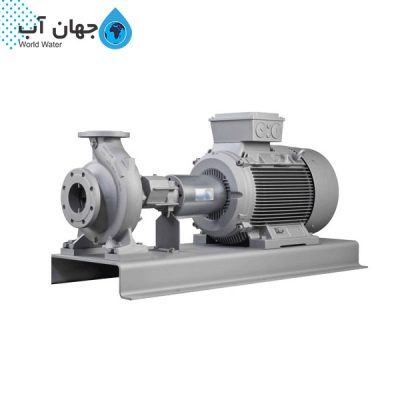

پمپ روغن داغ
پمپ روغن داغ
پمپ روغن داغ یا پمپ سیرکوله جزو خانواده پمپ های سانتریفیوژ می باشد وبه طور گسترده در صنایع مختلف استفاده می شود.برای انتقال وحرکت سیالات در سیستم های بسته از پمپ روغن داغ استفاده می کنند.از این نمونه پمپ برای انتقال روغن در دماهای بسیار بالا استفاده می شود.بیشترین استفاده این پمپ در سیستم های حرارتی و وسایل نقلیه می باشد.اگر علاقه مند به کاربرد وعملکرد پمپ وپمپاژ هستید به صفحه مربوطه مراجعه کنید تا در مورد سایر پمپ ها هم اطلاعات بیشتری کسب کنید. در ادامه به طور دقیق تر عملکرد و ویژگی های پمپ سیال داغ را بررسی می کنیم.
پمپ روغن داغ چیست ؟
در بسیاری از صنایع برای انتقال سیالات با دمای بسیار بالا نمیتوان از پمپ های معمولی استفاده کرد زیرا تحت دمای بالا ممکن است آسیب ببینند به همین خاطر از پمپ روغن داغ که بهترین گزینه در این مواقع است استفاده می شود.یکی از ویژگی هایی که سبب متمایز شدن این مدل پمپ می شود مقاومت حرارتی بسیار بالای پمپ می باشد این پمپ قادر است که مایعات با دمای بالا مانند روغن(تا 350 درجه سانتی گراد) و همچنین آب با دمای بالا(تا 180 درجه سانتی گراد) را جابه جا کند. کاربرد پمپ سیال داغ در فرآیندهای حرارتی ،صنعت نفت وگاز ،پتروشیمی ،نیروگاه ها و… می باشد.یکی دیگر از پمپ های پرمصرف پمپ آب خانگی می باشد که با توجه به فشار نامناسب آب در ساختمان ها یکی از اجزای مهم است که حتما باید تهیه شود برای اطلاعات بیشتر به صفحه پمپ آب خانگی مراجعه کنید.

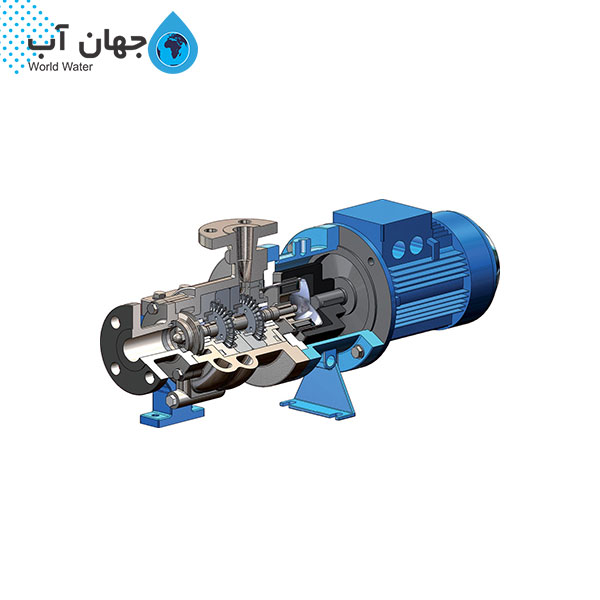

ویژگی های پمپ روغن داغ
• مقاومت در برابر دما:این پمپ ها در برابر دماهای بالا مقاومت زیادی از خود نشان می دهند و معمولا جنس بدنه این پمپ ها باید از موادی مانند فولاد ضد زنگ ،چدن یا آلیاژهای مقاوم دیگرباشد تا در برابر خوردگی ودماهای بالا بتوانند مقاومت کنند.
• عملکرد افقی : طراحی این مدل پمپ به صورت افقی می باشد تا دسترسی به قطعات داخلی آن راحتر و همین طور به راحتی هم در سیستم لوله کشی نصب شوند.
• مکش تک زمانه :عملکرد این پمپ ها به صورت مکش تک زمانه می باشد به این معنی که در این مدل پمپ ها مایع در یک مرحله به داخل پمپ مکش می شود و سپس به سمت خروجی فرستاده می شود. برای مایعات با ویسکوزیته بالا معمولا از این پمپ استفاده می شود.
• حفاظت از پمپ :این پمپ ها دمای بالایی را تحمل می کنند وبه همین دلیل دارای سیستم حفاظتی شامل :سنسورهای دما ،فشار وجریان می باشند.
• آب بندی موثر:برای جلوگیری از نشت مایعات و حفظ موارد ایمنی در سیستم آب بندی از موادی استفاده می کنیم که در برابر خوردگی ودمای بالا مقاوم باشند وهمچنین وقتی در دما وفشار بالا قرار می گیرند به خوبی عمل کنند.توجه به این موارد باعث افزایش طول عمر پمپ و کاهش هزینه های نگه داری می شود.

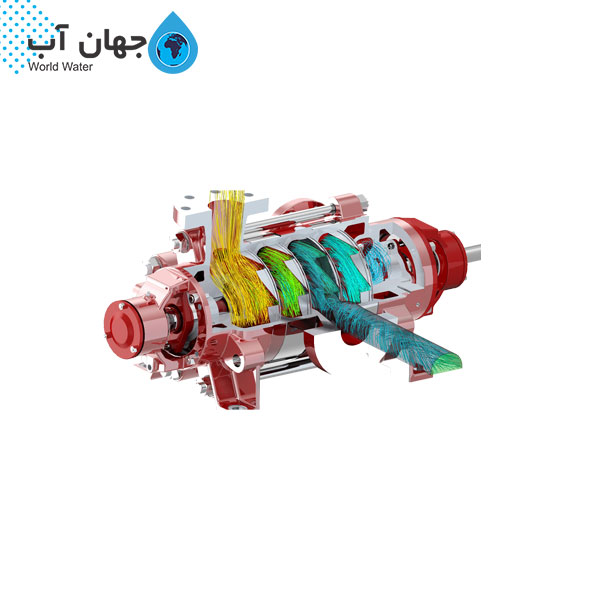

عملکرد پمپ روغن داغ
همان طور که در بالا هم اشاره شد طراحی پمپ سیرکوله به صورت افقی می باشد و و از یک مکنده گریز از مرکز با محفظه حلزونی برخوردار است پمپ در ابتدا مایع داغ را از طریق فشار منفی که در ورودی خود ایجاد کرده مکش می کند پروانه ها تحت تاثیر انرژی موتور الکتریکی شروع به چرخش می کنند و به مایع انرژی جنبشی منتقل می کنند این انرژِی جنبشی باعث ایجاد فشار می شود وهمین فشار مایع را به سمت خروجی هدایت می کند. اگر سیستم پیچیده تر باشد برای کنترل دما وجریان مایع از سنسورها استفاده می کنند.
نکات نصب پمپ روغن داغ
موضوع | توضیحات |
محل نصب | انتخاب محل نصب باید به گونه‌ای باشد که دسترسی به پمپ آسان باشد و فضای کافی برای نگهداری و تعمیرات وجود داشته باشد. |
تراز بودن | پمپ باید به طور افقی و کاملاً تراز نصب شود تا از مشکلاتی مانند لرزش و نشت جلوگیری شود. |
نصب لوله‌کشی | لوله‌کشی ورودی و خروجی باید به درستی و با استفاده از اتصالات مناسب انجام شود تا از فشار اضافی و نشت جلوگیری شود. |
فیلترها | نصب فیلترها در ورودی پمپ برای جلوگیری از ورود ذرات معلق و آلودگی به سیستم پمپ الزامی است. |
سیستم‌های حفاظتی | نصب سنسورهای دما، فشار و جریان برای نظارت بر عملکرد پمپ و جلوگیری از شرایط غیرعادی ضروری است. |
آب‌بندی مناسب | اطمینان از نصب صحیح سیستم‌های آب‌بندی برای جلوگیری از نشت مایعات و حفظ ایمنی. |
تأمین انرژی | اطمینان از تأمین منبع انرژی مناسب و مطابق با نیاز پمپ، چه الکتریکی و چه حرارتی. |
نصب مناسب پایه | پایه پمپ باید محکم و مقاوم باشد تا از لرزش و حرکت پمپ در طول عملیات جلوگیری کند. |
رعایت استانداردها | رعایت استانداردهای صنعتی و ایمنی در نصب و راه‌اندازی پمپ. |
آزمایش عملکرد | پس از نصب، آزمایش عملکرد پمپ برای اطمینان از کارکرد صحیح و بدون نشت ضروری است. |
پر کردن روغن در محفظه حلزونی | قبل از نصب، حتماً روغن مورد نیاز در محفظه حلزونی پمپ را پر کنید و عملیات هواگیری را به طور کامل انجام دهید. این مرحله برای آب‌بندی درست پمپ ضروری است. |
بررسی کوپلینگ | پس از روشن کردن پمپ و رسیدن روغن به دمای 100 تا 130 درجه سانتی‌گراد، از درستکار بودن کوپلینگ اطمینان حاصل کنید و هیچ‌گونه انحراف زاویه‌ای بین قطعات کوپلینگ و موتور وجود نداشته باشد. |
روغن خنک‌کاری موتور | اطمینان از اینکه روغن خنک‌کاری به درستی داخل موتور ریخته شده باشد. |
کاربرد های پمپ روغن داغ
همان طور که در بالاهم اشاره شد وظیفه پمپ سیال داغ جابه جایی سیالاتی مانند روغن با دمای بالاست بنابراین این پمپ بهترین گزینه ،برای صنایعی است که در زمینه انتقال روغن های صنعتی کار می کنند برخی از موارد مصرف این پمپ سیرکوله عبارتند از :
• سیستم گرمایشی در ساختمان های بزرگ
• صنایع پتروشیمی (در فرآیندهای شیمیایی برای انتقال روغن های داغ)
• نیروگاه ها(برای جابه جایی آب و یا روغن های داغ در سیستم های حرارتی)
• صنایع فشرده سازی آجر
• کارخانجاتی که حوزه فعالیت تزریق پلاستیک می باشد(انتقال پلاستیک مایع با دمای بالا)
• ماشین سازی
• نفت وگاز
اجزای اصلی پمپ روغن داغ
در جدول زیر اجزا اصلی پمپ روغن داغ به همراه توضیح مختصری در مورد هر جزء آورده شده تا شما درک بهتری از قطعات اصلی و عملکرد هر کدام داشته باشید.
جزء | توضیحات |
محفظه پمپ | بدنه اصلی پمپ که اجزا داخلی را در بر میگیرد و مایع را در خود نگه می‌دارد. |
شفت | قطعه‌ای که نیروی موتور را به پروانه منتقل می‌کند و معمولاً از جنس فولاد ساخته می‌شود. |
پروانه | قطعه‌ای که مایع را به حرکت در می‌آورد و فشار را افزایش می‌دهد. |
محفظه حلزونی | قسمتی که مایع از پروانه وارد آن می‌شود و به خروجی هدایت می‌گردد. |
سیستم آب‌بندی | شامل پکینگ‌ها یا آب‌بندی مکانیکی که برای جلوگیری از نشت مایعات استفاده می‌شود. |
کوپلینگ | اتصال بین شفت پمپ و موتور که نیروی چرخشی را منتقل می‌کند. |
ورودی و خروجی | نقاطی که مایع به پمپ وارد و از آن خارج می‌شود. |
فیلتر | برای جلوگیری از ورود آلودگی‌ها به سیستم و حفاظت از پمپ. |
سیستم‌های حفاظتی | شامل سنسورهای دما و فشار که برای نظارت بر عملکرد پمپ به کار می‌روند. |
پایه | ساختاری که پمپ روی آن نصب می‌شود و باید محکم و مقاوم باشد. |
روغن‌کاری | سیستم‌هایی که برای کاهش سایش و حرارت بین اجزا استفاده می‌شوند و عملکرد پمپ را بهبود می‌بخشند. |
انواع پمپ روغن داغ:
پمپ ها براساس ویژگی ها ومشخصاتی که دارند دسته بندی می شوند و پمپ روغن داغ هم به همین صورت است مهمترین نوع این پمپ ها عبارتند از :
پمپ روغن داغ سانتریفیوژ:این پمپ ها تحت تاثیر نیروی گریز از مرکز کار می کنندو در مایعات با ویسکوزیته پایین و متوسط استفاده می شوند.برای انتقال روغن داغ در صنایع مختلف کاربرد دارد.

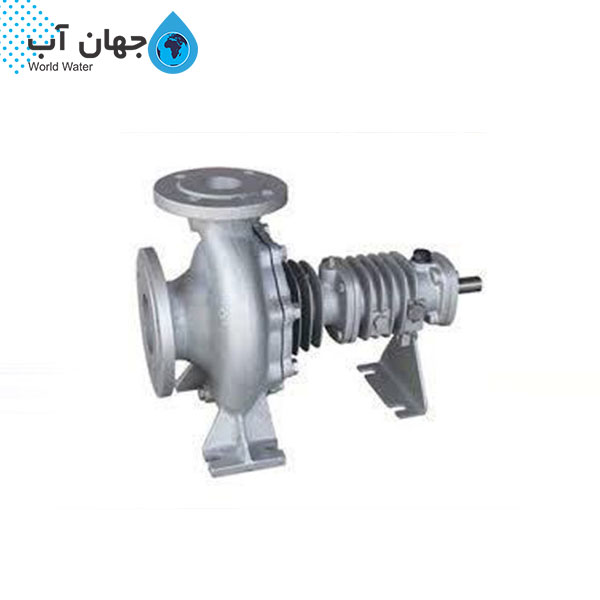

پمپ روغن داغ دنده‌ای:این نوع پمپ ها برای مایعات با ویسکوزیته بالا و سیستم هایی با فشار بالا کاربرد دارند و برای انتقال مایع از دو یا چند دنده استفاده می کنند.
پمپ روغن داغ مغناطیسی:ساختار این پمپ ها با استفاده از نیروی مغناطیسی وبه همین دلیل هیچ گونه نشتی در این مدل وجود ندارد ومناسب برای مایعات با دماهای بالا وخطرناک
قیمت پمپ روغن داغ
این پمپ همان طور که در بالا اشاره شد دارای مدل های مختلف است که هر کدام از مدل ها دارای ویژگی ها و مشخصه های منحصر به فردی می باشد . عوامل مختلفی نظیر :نوع برند،شرکت سازنده ،مشخصات فنی پمپ ،کاربرد پمپ،نوسانات نرخ ارز ،مشخصات فروشگاه عرضه کننده محصول ،مدت زمان گارانتی همه از جمله مواردی هستند که بر روی قیمت پمپ تاثیر می گذارند.در هنگام خرید پمپ حتما به مواردی که اشاره کردیم توجه کنید و با شناخت و دقت کافی محصول را خریداری کنید.
نتیجه گیری :
در صنایعی که نیاز به انتقال مایعات با دمای بالا دارند انتخاب پمپ سیال داغ یا سیر کوله بهترین گزینه می باشد. این مدل پمپ سانتریفیوژی که به جابه جایی مواد در سیستم های بسته کمک می کند در صنایع مختلفی مانند نفت وگاز،پتروشیمی ،سیستم های گرمایشی بزرگ و… بیشترین کاربرد را دارد.
سوالات متداول
در بسیاری از صنایع برای انتقال سیالات با دمای بسیار بالا نمیتوان از پمپ های معمولی استفاده کرد زیرا تحت دمای بالا ممکن است آسیب ببینند به همین خاطر از پمپ روغن داغ که بهترین گزینه در این مواقع است استفاده می شود.یکی از ویژگی هایی که سبب متمایز شدن این مدل پمپ می شود مقاومت حرارتی بسیار بالای پمپ می باشد این پمپ قادر است که مایعات با دمای بالا مانند روغن(تا 350 درجه سانتی گراد) و همچنین آب با دمای بالا(تا 180 درجه سانتی گراد) را جابه جا کند. کاربرد این پمپ در فرآیندهای حرارتی ،صنعت نفت وگاز ،پتروشیمی ،نیروگاه ها و… می باشد.
طراحی پمپ سیرکوله به صورت افقی می باشد و و از یک مکنده گریز از مرکز با محفظه حلزونی برخوردار است پمپ در ابتدا مایع داغ را از طریق فشار منفی که در ورودی خود ایجاد کرده مکش می کند پروانه ها تحت تاثیر انرژی موتور الکتریکی شروع به چرخش می کنند و به مایع انرژی جنبشی منتقل می کنند این انرژِی جنبشی باعث ایجاد فشار می شود وهمین فشار مایع را به سمت خروجی هدایت می کند. اگر سیستم پیچیده تر باشد برای کنترل دما وجریان مایع از سنسورها استفاده می کنند.
سیستم گرمایشی در ساختمان های بزرگ
• صنایع پتروشیمی (در فرآیندهای شیمیایی برای انتقال رو عن های داغ)
• نیروگاه ها(برای جابه جایی آب و یا روغن های داغ در سیستم های حرارتی)
• صنایع فشرده سازی آجر
• کارخانجاتی که حوزه فعالیت تزریق پلاستیک می باشد(انتقال پلاستیک مایع با دمای بالا)
• ماشین سازی
• نفت وگاز
بیشتر مدل‌ها تا حدود ۳۵۰ درجه سانتی‌گراد مقاومت دارند، اما برخی پمپ‌های خاص تا ۴۰۰ درجه را نیز تحمل می‌کنند (بسته به متریال و طراحی).
پمپ‌های سانتریفیوژ با یاتاقان و آب‌بند مقاوم به حرارت یا در موارد خاص، پمپ‌های دنده‌ای یا پیچی با طراحی مخصوص سیالات داغ استفاده می‌شوند.
پمپ‌های روغن داغ برای دماهای بالا طراحی شده‌اند و دارای متریال مقاوم به حرارت، سیستم خنک‌کننده و آب‌بندی خاص هستند، در حالی‌که پمپ‌های معمولی چنین تحملی ندارند.
