قطعات وتجهیزات دوزینگ پمپ
قطعات وتجهیزات دوزینگ پمپ

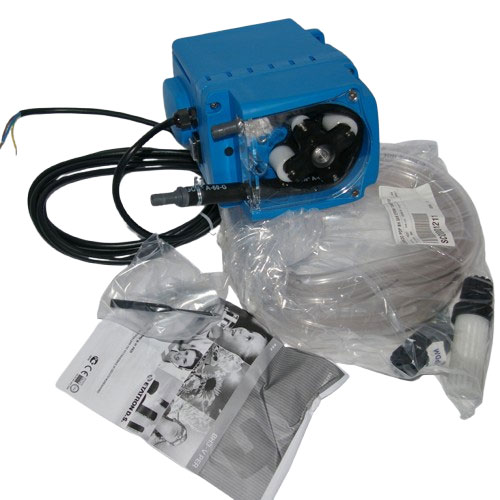

قطعات وتجهیزات دوزینگ پمپ در صنایع مختلف مانند صنایع شیمیایی ،داروسازی ،آب وفاضلاب کاربرد بسیاری دارد .از دوزینگ پمپ ها برای تزریق دقیق مواد در صنایع مختلف استفاده های بیشماری می شود و جزو یکی از مهم ترین اجزا در صنعت های مختلف می باشد.همچنین قطعات جانبی مانند شیر آلات کنترل جریان ،فیلتر ها ،شلنگ ها و اتصالات هم به بهبود عملکرد دوزینگ پمپ ها کمک می کنند.در ادامه به طور مفصل در مورد این قطعات و تجهیزات دوزینگ پمپ صحبت می کنیم.
خریدقطعات و تجهیزات جانبی دوزینگ پمپ از شرکت جهان آب:
اگر برای فرآیند و سیستم خود نیاز به قطعات وتجهیزات دوزینگ پمپ دارید شرکت جهان آب بهترین گزینه برای خرید و مشاوره می باشد .این شرکت محصولات با کیفیت وبا عملکرد بالا را از برندهای ایرانی وخارجی متناسب با استانداردهای جهانی در اختیار شما مشتریان عزیز قرار می دهد.قیمت قطعات پمپ تزریق بستگی به نوع پمپ،برند وویژگی های قطعه دارد. جهت مشاوره واستعلام قیمت با شماره های :
در ارتباط باشید.
مهم ترین قطعات وتجهیزات دوزینگ پمپ
دوزینگ پمپ ها در انواع مختلفی وجود دارند هر کدام از مدل های این پمپ تزریق ممکن است براساس نوع خود از ساختار و ویژگی برخوردار باشند اما در کل مهم ترین قطعات وتجهیزات دوزینگ پمپ در اکثر آن ها یکسان است .این قطعات عبارتند از:پالسیشن دمپنر ،شیر اطمینان،پروانه میکسر،فلومتر،سوپاپ تزریق ومکش هماهنگی تمام این قطعات سبب می شود که سیستم به درستی کار کند و بهره وری فرآیند افزایش یابد. تشخیص عیب یابی و تعمیر دوزینگ پمپ تزریق هم برعهده ی یک کارشناس می باشد که می توانید از شرکت جهان آب مشاوره بگیرید و اگر لازم به تعویض قطعه بود اقدام کنید. در ادامه هر کدام از قطعات را به طور کامل تر شرح می دهیم.
پالسیشن دمپنر
پالسیشن دمپنر یا ضربه گیر جریان سیالات یا آکومولاتور نوعی دستگاه است که از آن برای یکنواخت کردن جریان های خروجی پمپ استفاده می شود.این وسیله منجر به تثبیت جریان وفشار در پمپ می شود.وجود این وسیله لرزش لوله ها وآسیب به واشرها را به حداقل می رساند وبا عملکرد خود سبب بالا رفتن طول عمر دستگاه وافزایش بهره وری می شود.اگر بخواهم در یک مثال توضیح دهم پالسیشن دمپنرمانند یک کمک فنر در وسایل نقلیه عمل می کند به این صورت که انرژی که توسط پمپ جابه جایی مثبت ایجاد شده را می گیردو وقتی این انرژی را از لوله ها ودیگر اجزا سیستم جذب می کند سبب کاهش لرزش لوله ها وایجاد جریان یکنواخت در سیستم می شود.
شیر اطمینان
شیر اطمینان به منزله ی یک دیوار دفاعی در دوزینگ پمپ ها عمل می کند به این صورت که وقتی فشار روی سیستم خیلی زیاد می شود شیر خروجی پمپ را باز می کند و سیال را تخلیه می کند.در بیشتر موارد این شیر را در انتهای خروجی پمپ نصب می کنند و از فشار زیاد وبرگشت مواد به داخل پمپ جلوگیری می کنند .این شیر در هنگامی که فشار روی دستگاه زیاد از حد شود به طور اتوماتیک باز می شود وسیال را تخلیه می کند.عملکرد این وسیله از آسیب و خطرات سیستم جلوگیری می کند.
پروانه میکسر
پروانه میکسر با ایجاد جریان های توربالانسی سبب مخلوط شدن یکنواخت مواد شیمیایی داخل مخزن می شود. مخلوط شدن یکنواخت مواد شیمیایی داخل مخزن از ایجاد رسوب جلوگیری می کند.در نتیجه وظیفه اصلی این قطعه مخلوط کردن یکنواخت مواد شیمیایی داخل مخزن می باشد.استفاده پروانه میکسر در دوزینگ پمپ ها به افزایش عملکرد مثبت سیستم کمک می کند.
فلومتر
در صنایع مختلف اندازه گیری جریان سیالات از موارد مهمی است که حتما باید به آن توجه ویژه کرد .دبی سنج یا فلومتر قطعه است که وظیفه اصلی آن در سیستم تنظیم دقیق وکنترل شده سیالات است.وجود این قطعه باعث کاهش خطاهای انسانی می شود.پس وظیفه این قطعه کنترل و تنظیم دقیق سیالات به سیستم می باشد. این قطعه باعث بهبود عملکرد سیستم وکاهش هزینه ها می شود.
سوپاپ تزریق ومکش
سوپاپ تزریق مکش قطعه ای است که وظیفه اصلی آن جلوگیری از بازگشت سیال به مخزن اولیه می باشد .این قطعه را در مسیر مکش سیستم نصب میکنند در حقیقت این سوپاپ ماننند یک شیر یکطرفه می باشد که ازبرگشت مواد شیمیایی به مخزن اولیه جلوگیری می کند.وقتی دراین سیستم از عبور جریان تنها از یک طرف اطمینان داشته باشیم نهایتا منجر به افزایش بهره وری ،حفظ فشار در سیستم و جلوگیری از آلودگی سیال ها می شود.
جدول قطعات و تجهیزات مهم در سیستم دوزینگ پمپ
| نام قطعه / تجهیز | کاربرد و عملکرد |
|---|---|
| پالسیشن دمپنر (Pulsation Dampener) | کاهش نوسانات فشار و جریان ناشی از عملکرد پالسی پمپ؛ افزایش یکنواختی جریان تزریق |
| شیر اطمینان (Relief Valve) | محافظت از سیستم در برابر افزایش بیش از حد فشار؛ جلوگیری از آسیب دیدن پمپ یا لوله‌ها |
| پروانه میکسر (Agitator/Impeller) | هم‌زدن مخزن مواد شیمیایی برای جلوگیری از ته‌نشینی یا یکنواخت‌سازی محلول تزریقی |
| فلومتر (Flow Meter) | اندازه‌گیری دقیق دبی تزریق‌شده؛ کنترل و مانیتورینگ عملکرد پمپ در لحظه |
| سوپاپ تزریق (Injection Valve) | جلوگیری از بازگشت سیال به داخل لوله؛ تزریق دقیق ماده شیمیایی به خط اصلی یا فرآیند |
| سوپاپ مکش (Foot Valve) | نصب در ابتدای شلنگ مکش؛ جلوگیری از برگشت سیال و ورود ذرات یا آلودگی به داخل پمپ |
| فیلتر مکش (Suction Filter) | حذف ذرات جامد یا ناخالصی‌ها از سیال قبل از ورود به پمپ؛ افزایش عمر قطعات داخلی |
| شیر یکطرفه (Check Valve) | اطمینان از حرکت سیال فقط در یک جهت؛ جلوگیری از برگشت جریان به پمپ |
| مخزن شیمیایی (Chemical Tank) | نگهداری محلول شیمیایی قبل از پمپاژ؛ معمولاً همراه با نشانگر سطح یا همزن |
| کنترلر پمپ یا PLC | تنظیم فرکانس یا حجم تزریق؛ ارتباط با سنسورها و سیستم کنترل مرکزی |
فهرست مطالب
کاربرد تجهیزات جانبی دوزینگ پمپ در صنعت
استفاده از دوزینگ پمپ ها در صنایع مختلفی باعث افزایش کارایی ،بهبود عملکرد و کاهش هزینه های اضافی وجلوگیری از خطاهای انسانی می شود.در ادامه به بررسی کاربرد دوزینگ پمپ ها در سه صنعت مهم (نفت وگاز ،آب وفاضلاب ،صنایع غذایی)می پردازیم.
صنعت نفت وگاز:از دوزینگ پمپ ها و قطعات و تجهیزات دوزینگ پمپ در صنعت نفت وگاز استفاده های مختلفی می شود که در اینجا چند مورد را ذکر می کنیم :جداسازی نمک موجود در نفت با تزریق مواد نمک زا،جلوگیری از گازگرفتگی با تزریق مواد بودار،جلوگیری از ایجاد کف با تزریف مواد آنتی فوم و…
صنعت آب وفاضلاب :این صنعت یکی از صنایعی که وجود دوزینگ پمپ ها درآن نقش اساسی دارد.وجود این پمپ تزریق باعث جلوگیری از ایجاد رسوب در لوله ها می شود.این پمپ تزریق با تزریق دقیق مواد ضد خوردگی باعث جلوگیری از خوردگی لوله ها می شود.کاربرد دیگر این نوع پمپ در فرآیند ضدعفونی آب،تنظیم و کنترل pH آب ، کمک به ته‌نشینی و تصفیه آّب،حذف فلزات سنگین و مواد سمی در فرآیند تصفیه
صنعت غذایی:در صنایع غذایی از این پمپ در مصارفی همچون تزریق مواد نگه دارنده حین تولید،تزریق دقیق مواد افزودنی،غنی سازی مواد غذایی با تزریق ویتامین ها ،تنظیم pH و کنترل فرآیند تخمیر و…استفاده می شود در همگی این مصارف این پمپ تزریق به سلامت وبهبود کیفیت مواد غذایی کمک می کند.
اهمیت قطعات و تجهیزات جانبی دوزینگ پمپ در بهینه‌سازی عملکرد صنعتی
در بسیاری از فرآیندها تزریق دقیق مواد شیمیایی بسیار حائز اهمیت می باشد .در کل برای افزایش کارایی وبهبود عملکرد فرآیند، باید کل سیستم دوزینگ پمپ در هماهنگی کامل کارکند وهریک از قطعات وتجهیزات دوزینگ پمپ به درستی و با کیفیت بالا انتخاب شوند تا از اختلال و هزینه های بعدی در کل فرآیند پیشگیری شود.بار دیگر لوازم جانبی این پمپ تزریق را ذکر می کنیم:پالسیشن دمپنر،شیر اطمینان،پروانه میکسر،فلومتر،سوپاپ تزریق ومکش .در صنایع مختلف لوازم جانبی دوزینگ پمپ و هماهنگی عملکرد آین سیستم از موارد مهم برای افزایش کارایی و جلوگیری از هزینه های بعدی می باشد.
سوالات متداول
اگر برای فرآیند و سیستم خود نیاز به قطعات وتجهیزات دوزینگ پمپ دارید شرکت جهان آب بهترین گزینه برای خرید و مشاوره می باشد .این شرکت محصولات با کیفیت وبا عملکرد بالا را از برندهای ایرانی وخارجی متناسب با استانداردهای جهانی در اختیار شما مشتریان عزیز قرار می دهد جهت مشاوره واستعلام قیمت با شماره های :
در ارتباط باشید
دوزینگ پمپ ها در انواع مختلفی وجود دارند هر کدام از مدل های این پمپ تزریق ممکن است براساس نوع خود از ساختار ویژگی برخوردار باشند اما در کل مهم ترین قطعات وتجهیزات دوزینگ پمپ در اکثر آن ها یکسان است .این قطعات عبارتند از:پالسیشن دمپنر ،شیر اطمینان،پروانه میکسر،فلومتر،سوپاپ تزریق ومکش
PTFE (تفلون): رایج‌ترین ماده، مقاوم در برابر بیشتر مواد شیمیایی
EPDM و Viton: برای کاربردهای خاص با سیالات خاص
دیافراگم‌ها مصرفی هستند و باید هر چند وقت یکبار تعویض شوند
سوپاپ‌های ورودی و خروجی از بازگشت سیال و برگشت جریان جلوگیری میکنند و جریان را در یک مسیر نگه می‌دارند. آن‌ها نقش حیاتی در دقت تزریق دارند.
هر زمان که کاهش دقت تزریق یا نشتی در پمپ مشاهده شود
صدای غیرعادی یا لرزش
طبق برنامه‌ی نگهداری دوره‌ای (معمولاً هر 6 تا 12 ماه)
